SPI คืออะไร?
SPI (Serial Peripheral Interface) เป็นโปรโตคอลการสื่อสารแบบซิงโครนัสที่ใช้ในการเชื่อมต่ออุปกรณ์อิเล็กทรอนิกส์ เช่น ไมโครคอนโทรลเลอร์, เซ็นเซอร์, หน่วยความจำแฟลช และจอแสดงผล SPI มีบทบาทสำคัญในระบบ Embedded Systems เนื่องจากให้ความเร็วสูงและรองรับการสื่อสารกับอุปกรณ์หลายตัวในเวลาเดียวกัน โครงสร้างของ SPI ถูกออกแบบให้ใช้สายสัญญาณหลัก 4 เส้น คือ SCK (Serial Clock), MOSI (Master Out Slave In), MISO (Master In Slave Out), และ SS (Slave Select)
ประวัติของ SPI
SPI ถูกพัฒนาโดยบริษัท Motorola ในช่วงปลายทศวรรษ 1980 โดยมีเป้าหมายเพื่อสร้างโครงสร้างการสื่อสารที่ง่ายและรวดเร็วสำหรับไมโครคอนโทรลเลอร์และอุปกรณ์ต่อพ่วง เนื่องจากเป็นโปรโตคอลที่ง่ายต่อการใช้งานและมีประสิทธิภาพสูง จึงได้รับความนิยมอย่างแพร่หลายในอุตสาหกรรมอิเล็กทรอนิกส์
หลักการทำงานของ SPI
SPI ใช้รูปแบบการสื่อสารแบบ Master-Slave โดยที่อุปกรณ์ Master จะเป็นตัวควบคุมหลักของระบบ และ Slave จะเป็นอุปกรณ์ที่รับข้อมูลและทำงานตามคำสั่งของ Master อุปกรณ์ Master จะส่งสัญญาณนาฬิกาผ่าน SCK ไปยัง Slave และข้อมูลจะถูกส่งผ่าน MOSI หรือ MISO ขึ้นอยู่กับทิศทางของข้อมูล การเลือกอุปกรณ์ Slave ในระบบ SPI จะใช้ขา SS โดยอุปกรณ์ Slave จะทำงานเมื่อขา SS ถูกดึงลงระดับ Low
โครงสร้างของ SPI
- SCK (Serial Clock): ใช้เป็นสัญญาณนาฬิกาในการควบคุมการรับ-ส่งข้อมูล
- MOSI (Master Out Slave In): ข้อมูลที่ส่งออกจาก Master ไปยัง Slave
- MISO (Master In Slave Out): ข้อมูลที่ส่งออกจาก Slave กลับไปยัง Master
- SS (Slave Select): ใช้เลือกอุปกรณ์ Slave ที่ต้องการให้ทำงาน
การเปรียบเทียบ SPI กับโปรโตคอลอื่น
SPI มีข้อดีและข้อเสียเมื่อเปรียบเทียบกับโปรโตคอลอื่น เช่น I2C และ UART
- SPI: มีความเร็วสูง รองรับอุปกรณ์หลายตัว แต่ใช้ขา GPIO เยอะ
- I2C: ใช้ขาน้อย รองรับการสื่อสารหลายอุปกรณ์ แต่มีความเร็วต่ำกว่า SPI
- UART: ใช้ขาน้อย สื่อสารแบบ Asynchronous แต่รองรับอุปกรณ์แค่ 1:1
SPI Master และ SPI Slave

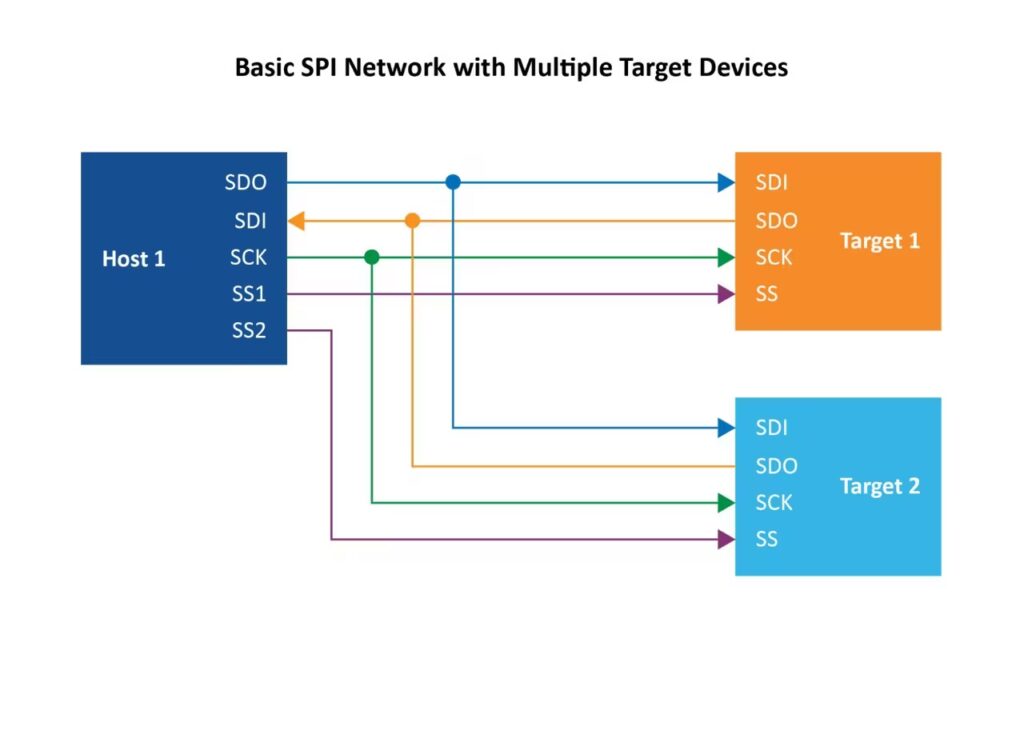

ในระบบ SPI อุปกรณ์ Master จะเป็นตัวกำหนดการส่งข้อมูลและควบคุมสัญญาณนาฬิกา ขณะที่อุปกรณ์ Slave จะเป็นตัวรับข้อมูลและประมวลผล SPI สามารถมี Slave หลายตัวได้โดยใช้ขา SS เพื่อเลือกอุปกรณ์ที่ต้องการติดต่อ
โหมดการทำงานของ SPI (Modes 0-3)
SPI มีโหมดการทำงาน 4 โหมด ซึ่งแตกต่างกันที่ค่าของ Clock Polarity (CPOL) และ Clock Phase (CPHA) การเลือกโหมดที่เหมาะสมขึ้นอยู่กับอุปกรณ์ที่ใช้งาน
ข้อดีของ SPI
SPI มีข้อดีหลายประการ เช่น ความเร็วในการสื่อสารสูง, รองรับการเชื่อมต่อกับหลายอุปกรณ์ และมีโครงสร้างที่ง่ายต่อการใช้งาน
ข้อเสียของ SPI
แม้ว่า SPI จะมีความเร็วสูง แต่ก็มีข้อเสียบางประการ เช่น ใช้ขา GPIO เยอะ และไม่มีการตรวจสอบความถูกต้องของข้อมูลแบบอัตโนมัติ
การใช้งาน SPI ใน Microcontroller
SPI ถูกนำไปใช้ในแพลตฟอร์มไมโครคอนโทรลเลอร์ต่างๆ เช่น Arduino, STM32, และ ESP32 โดยใช้ในการสื่อสารกับอุปกรณ์ต่อพ่วง เช่น เซ็นเซอร์, หน่วยความจำแฟลช, และจอแสดงผล
อุปกรณ์ที่ใช้ SPI
SPI ถูกใช้ในอุปกรณ์หลายประเภท เช่น SD Card, หน่วยความจำแฟลช, จอ OLED และเซ็นเซอร์ต่างๆ
การแก้ไขปัญหา SPI
ปัญหาที่พบบ่อยในการใช้งาน SPI ได้แก่ การเชื่อมต่อที่ผิดพลาด หรือค่าคอนฟิกของ SPI ที่ไม่ตรงกับอุปกรณ์ที่ใช้งาน การแก้ไขสามารถทำได้โดยการตรวจสอบสายเชื่อมต่อและตั้งค่าโหมด SPI ให้ถูกต้อง
อนาคตของ SPI
SPI ยังคงเป็นโปรโตคอลที่ได้รับความนิยมและมีการพัฒนาให้รองรับความเร็วที่สูงขึ้น เช่น Quad SPI (QSPI) ซึ่งสามารถส่งข้อมูลพร้อมกันได้หลายบิต ทำให้รองรับแอปพลิเคชันที่ต้องการแบนด์วิดท์สูงขึ้น
คำถามที่พบบ่อย
SPI สามารถสื่อสารได้กี่อุปกรณ์? SPI สามารถรองรับอุปกรณ์หลายตัวได้โดยการใช้ขา SS แยกสำหรับแต่ละอุปกรณ์
SPI สามารถใช้ร่วมกับ I2C ได้หรือไม่? สามารถทำได้ถ้าต้องการใช้อุปกรณ์ที่รองรับทั้ง SPI และ I2C ในระบบเดียวกัน
